این روزها طراحان کم سابقه نماهایی طراحی می کنند که اجرایی نیستند و این موضوع کارفرمایان را در زمان اجرای نما با مشکلات متعدد روبرومی کند، بنابراین نماهای طراحی شده بایستی اجرایی باشند و همراه با نقشه های فاز 2 نما ارائه شوند.

علت این موضوع هم مشهود است، نمایی به بهترین شکل ممکن اجرا می شود که مجری نما به تمامی اطلاعات و جزئیات نما دسترسی داشته باشد و این امر با ارائه کامل نقشه های فاز دو نما صورت می پذیرد.

مهندسین طراح نما در گروه ساختمانی ابوالقاسمی (مهندسین مشاور مشرق زمین مهر) با بیش از 20 سال سابقه طراحی و اجرای نما، نمای ساختمان مورد نظر شما را زیبا، خلاقانه، کاملاً اصولی و اجرایی طراحی می کنند و نقشه های فاز دو و تمامی Detail های اجرایی را نیز به کارفرما ارائه می کنند تا در زمان اجرای نما هیچ گونه مشکلی به وجود نیاید، جهت سفارش طراحی نما می توانید از طریق شماره های درج شده در سایت با ما تماس بگیرید و یا از طریق دیگر راه های ارتباطی نظیر صفحه اینستاگرام با ما در ارتباط باشید.

نقشه فاز دو نما

به طور کلی به تمامی نقشه های معماری اجرایی، نقشه های فاز دو گفته می شود که با طرح ها و نقشه های اولیه متفاوت می باشند، اما این امر مختص به پلان ها نیست بلکه نماها نیز برای اجرای درست و دقیق نیازمند به نقشه های فاز 2 نما هستند، این نقشه ها شامل تمامی جزئیات اجرایی طرح هستند و مجریان کار را مطابق این نقشه ها انجام می دهند.

اهمیت نقشه فاز 2 نما در چیست؟

اگر نماها همراه با نقشه های اجرایی صحیح ارائه نشوند و یا اینکه اصلاً فاز دو نما توسط طراح ارائه نشود، نما در زمان اجرا با مشکلات زیادی روبرو می شود و گاهی دوباره کاری هایی صورت می پذیرد که همگی هزینه اجرای نما را برای کارفرما بالا می برد.

نکته: شخصی که طراحی فاز دو نما را انجام می دهد، بایستی دوره های آموزشی فاز دو نما را گذرانده باشد و نسبت به اجرای نما مسلط باشد تا بتواند تمامی جزئیات دقیق نما را در نقشه فاز دو ذکر کند و افرادی که صرفاً تنها با نرم افزار سه بعدی مدلسازی کرده و رندرگیری می کنند ممکن است اطلاعات اجرایی کافی برای طراحی نقشه نمای اجرایی را نداشته باشند.

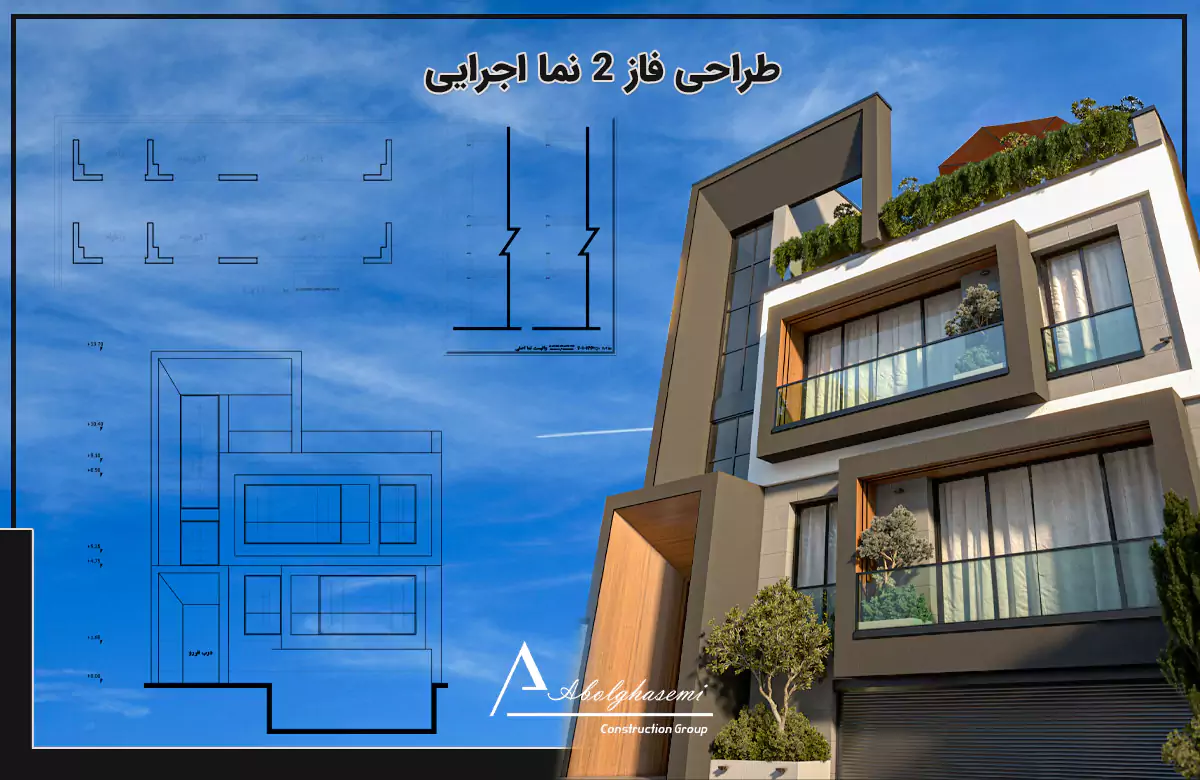

طراحی فاز 2 نما

بعد از جلسه با کارفرما، بررسی شرایط و دریافت انتظارات کارفرما از نمای خود، نقشه های فاز صفر و فاز یک نما طراحی می شوند، پس از این مراحل نوبت به نقشه های فاز 2 نما می رسد که مکملی برای نقشه های فاز 1 محسوب شده که تمرکز آن بر مسائل فنی و مهندسی اجرایی نما خواهد بود.

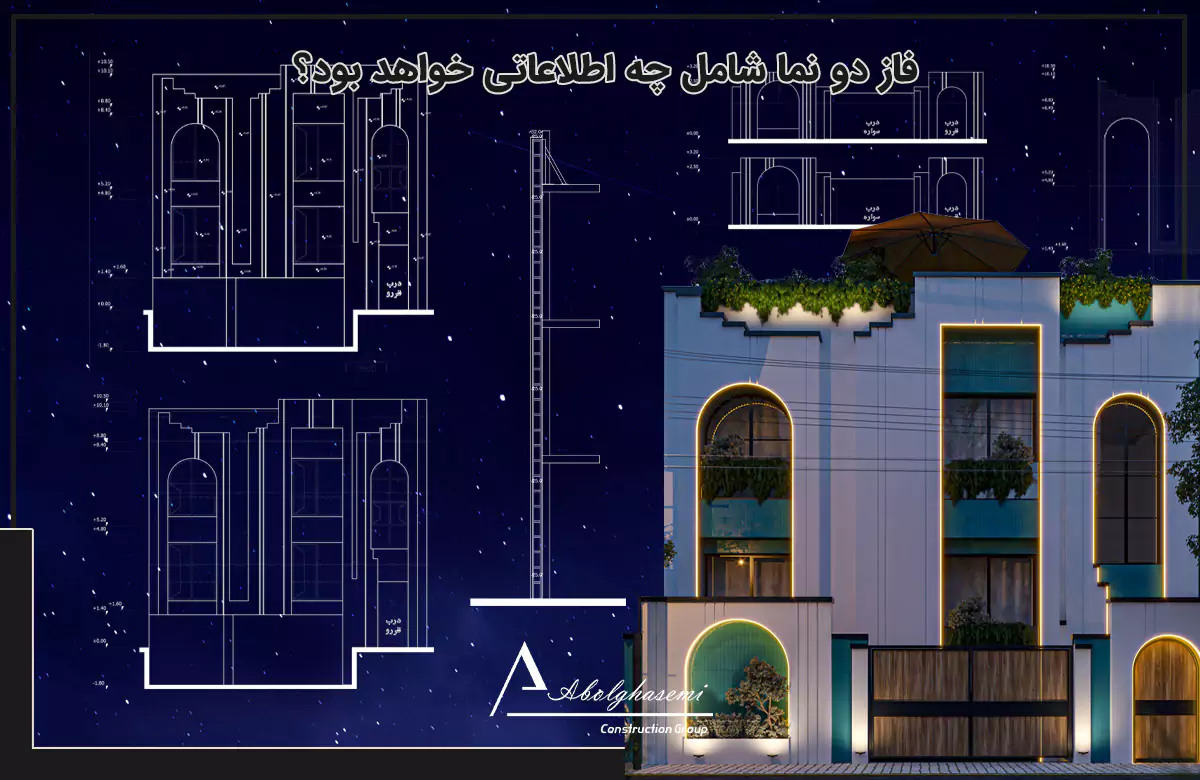

فاز دو نما شامل چه اطلاعاتی خواهد بود؟

این نقشه حاوی اطلاعاتی کامل درباره تمامی ابعاد و اندازه ها، کدهای ارتفاعی، کلیه مصالح، جزئیات اجرایی نما، وال پست ها، جزئیات درب و پنجره، نحوه اتصال نما به سازه، جنس و ابعاد دقیق مصالح است.

مشخص کردن دقیق ابعاد و اندازه ها

کلیه ابعاد و اندازه ها در نقشه فاز 2 نما مشخص می شود، برای مثال در فاز دو نمای کلاسیک، ابعاد دقیق تک تک قوس ها و جزئیات آن نیز مشخص می شوند.

مشخص کردن کدهای ارتفاعی

یک نمای طراحی شده که از نظر بصری هم دارای جذابیت باشد، فرورفتگی ها و برجستگی هایی دارد و به صورت مسطح نخواهد بود، کدهای ارتفاعی این سطوح برجسته بایستی نسبت به سطح مسطح مشخص شده و در نقشه فاز 2 ذکر شود.

مشخص کردن متریال ها

در نمای فاز دو لازم است تا تمامی متریال های هر بخش به طور کامل مشخص شود، برای اینکار معمولاً از هاشورها استفاده می شود.

هماهنگی نما با سازه

نمایی که طراحی می شود بایستی با سازه هماهنگی داشته باشد، بنابراین طراح بایستی از جای ستون ها و تیرها آگاه شود.

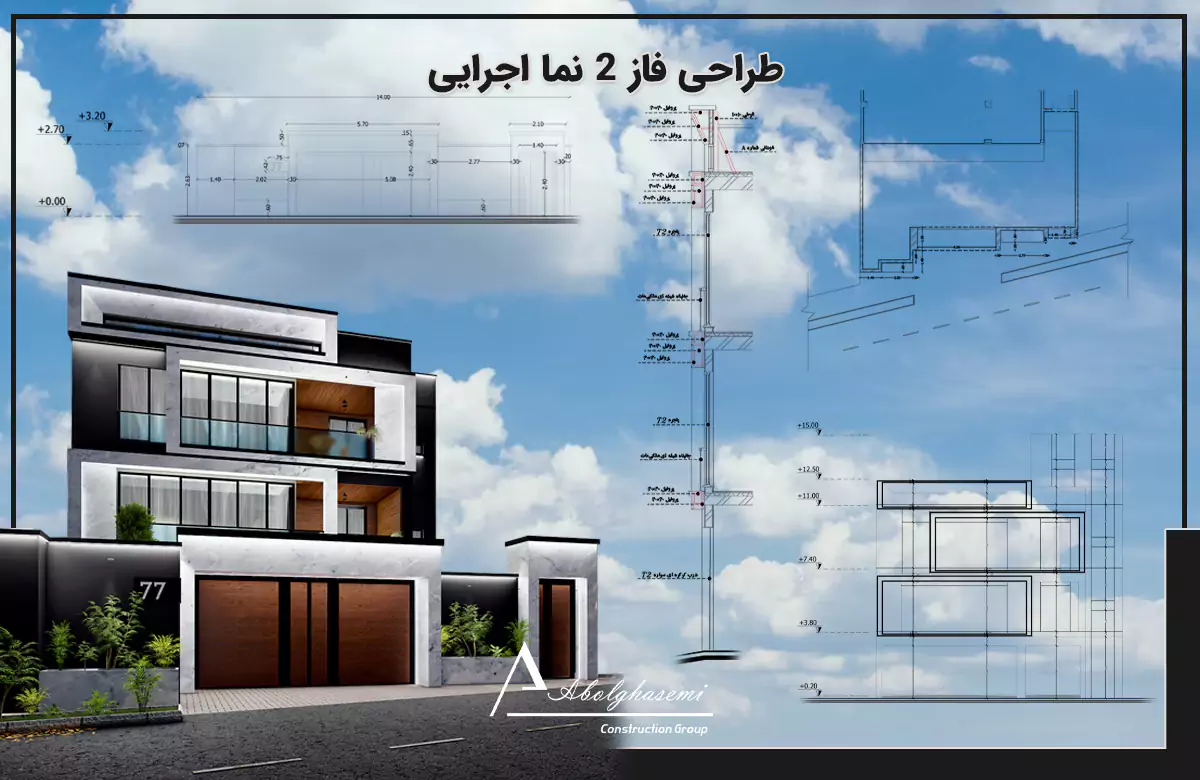

مقطع فاز 2 نما

برای اینکه بتوان جزئیات بیشتری را در اختیار مجری قرار داد، برش از نما لازم می باشد، تعداد برش ها هم به تفاوت طراحی در سطوح بستگی دارد، در این برش فاز دو نما نوع تیر، ستون و نحوه اتصال به سازه، جزئیات کف و سقف ها همگی مشخص می شود.

کلام آخر

ممنون از اینکه مقاله طراحی نقشه فاز دو نما را مطالعه کردید، در پایان به چند نکته تأکید می کنیم:

• نقشه فاز دو نما دارای جزئیات اجرایی بوده پس طراحی دقیق آن اهمیت بالایی دارد.
• اندازه گذاری ها، ابعاد دقیق، مشخص کردن متریال ها، هماهنگی با سازه و برش هایی از نحوه اتصالات همگی در نقشه های فاز 2 نما در اختیار مجری قرار می گیرند.
• گروه ساختمانی ابوالقاسمی نماهای طراحی شده و نقشه های نما فاز دو را با بهترین کیفیت و تعرفه ای مناسب و منطقی به کارفرمایان محترم ارائه می کند.
